Ưu điểm vượt trội
Trung tâm tiện đứng mang lại nhiều lợi ích cho quá trình sản xuất nhờ thiết kế tối ưu và công nghệ tiên tiến.
Thiết kế trục chính theo phương đứng – Tăng độ ổn định gia công
- Trục chính được đặt theo phương thẳng đứng, giúp giữ phôi chắc chắn bằng lực hấp dẫn, tránh sai số do rung động.
- Phù hợp với các chi tiết có đường kính lớn, trọng lượng nặng như bánh răng, vành xe, mặt bích, trục khuỷu,…
Kết cấu máy cứng vững – Độ bền cao
- Thân máy bằng gang đúc nguyên khối, đảm bảo độ cứng vững cao khi gia công.
- Hệ thống dẫn hướng dạng Box Way hoặc Roller Linear Guideway, phù hợp với từng nhu cầu gia công khác nhau.
Trục chính mạnh mẽ, công suất cao
- Trục chính có công suất từ 22kW đến 45kW, tốc độ lên đến 2,500 vòng/phút, cho phép tiện các vật liệu cứng và có kích thước lớn.
- Hệ thống ổ bi và hộp số chịu tải cao, giúp duy trì độ ổn định trong gia công liên tục.
Hệ thống mâm cặp lớn – Đa dạng kích thước phôi
- Mâm cặp có đường kính từ 500mm đến 2,000mm, giúp gá đặt các chi tiết lớn dễ dàng.
- Có thể trang bị mâm cặp 2 chấu, 3 chấu, hoặc 4 chấu tùy theo yêu cầu gia công.
Hệ thống điều khiển CNC thông minh
- Sử dụng bộ điều khiển Fanuc, Siemens hoặc Mitsubishi, dễ lập trình và vận hành.
- Tích hợp các tính năng bù sai số tự động, đo dao tự động, giúp nâng cao độ chính xác.
Khả năng tích hợp đầu dao phay (C-Axis & Live Tooling)
- Cho phép thực hiện các nguyên công phay, khoan, taro ngay trên máy tiện.
- Giúp giảm số lần gá đặt, tiết kiệm thời gian và nâng cao hiệu suất gia công.

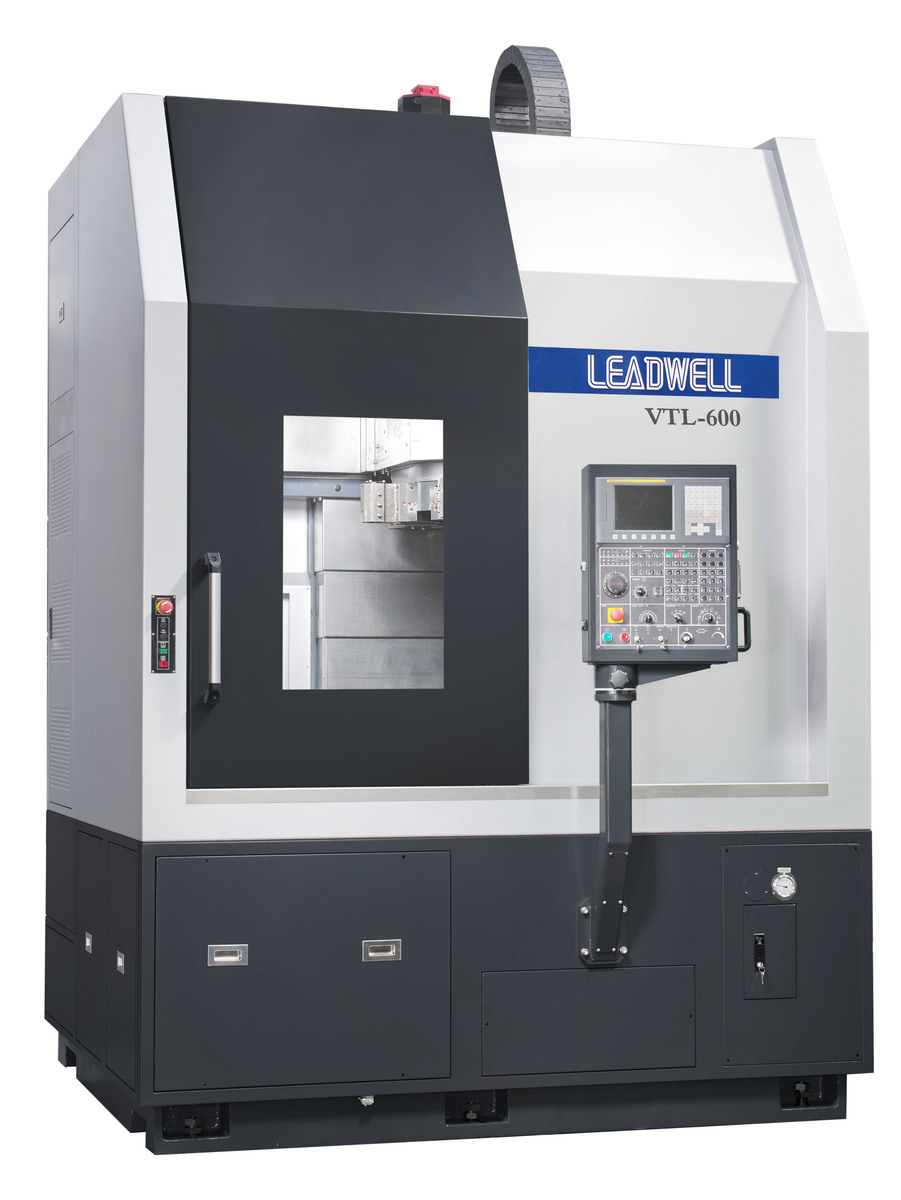

Các dòng trung tâm tiện đứng tiêu biểu
- Đường kính tiện tối đa: Ø500 – Ø2.000 mm
- Chiều cao tiện tối đa: 500 – 850 mm
- Tốc độ trục chính: 1.200 – 2.500 vòng/phút
- Công suất động cơ trục chính: 15 – 30 kW
- Tải trọng bàn máy: 800 – 2.000 kg
- Số trục: 2 – 4 trục (tùy chọn trục C và trục Y)
- Số lượng dao: 12 – 24 dao (turret hoặc ATC)
- Hệ điều khiển CNC: Fanuc 0i-TF / Siemens 828D
- Tốc độ chạy nhanh trục X/Z: 20 – 30 m/phút
- Tùy chọn: Tích hợp đầu phay, trục Y, trục C, và hệ thống ATC
Ứng dụng của trung tâm tiện đứng
- Ngành ô tô – xe máy: Gia công vành xe, bánh răng, mặt bích, đĩa phanh.
- Ngành hàng không: Gia công turbine, vòng bi lớn.
- Ngành dầu khí: Tiện các chi tiết trục lớn, mặt bích đường kính lớn.
- Ngành công nghiệp nặng: Gia công các chi tiết cơ khí có trọng lượng lớn.
